SIMATIC S7-200 SMART 網絡通信
S7-200 SMART CPU 模塊本體集成1 個以太網接口和1 個RS485 接口，通過擴展CM01 信號板或者EM DP01 模塊，其通信端口數量更多可增至4 個，可滿足小型自動化設備與觸摸屏、變頻器及其它第三方設備進行通信的需求。以太網通信

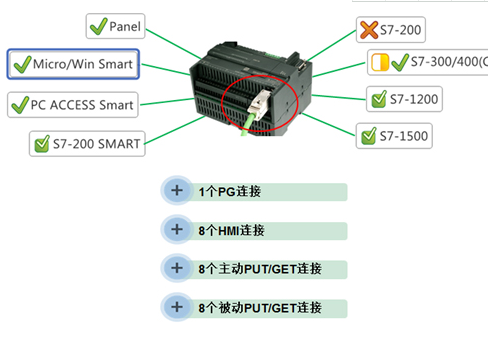

所有CPU 模塊配備以太網接口，支持西門子S7 協議、有效支持多種終端連接：• 可作為程序下載端口（使用普通網線即可）
• 與SMART LINE 觸摸屏進行通信，更多支持8 臺設備
• 通過交換機與多臺以太網設備進行通信，實現數據的快速交互，包含8 個主動GET/PUT 連接、8 個被動 GET/PUT 連接
PROFIBUS 通信
使用EM DP01 擴展模塊可以將S7-200 SMART CPU 做為PROFIBUS-DP 從站連接到PROFIBUS 通信網絡。通過模塊上的旋轉開關可以設置PROFIBUS-DP 從站地址。該模塊支持 9600 波特到 12M 波特之間的任一 PROFIBUS 波特率， 更大允許 244 輸入字節和 244 輸出字節。
支持下列協議：
• MPI 從站
• PROFIBUS-DP 從站
串口通信
S7-200 SMART CPU 模塊均集成1 個RS485 接口，可以與變頻器、觸摸屏等第三方設備通信。如果需要額外的串口，可通過擴展CM01 信號板來實現，信號板支持RS232/RS485 自由轉換。
串口支持下列協議：
• Modbus RTU
• USS
• 自由口通信
與上位機的通信
通過PC Access SMART，操作人員可以輕松通過上位機讀取S7-200 SMART 的
數據，從而實現設備監控或者進行數據存檔管理。(PC Access SMART 是為 S7-200 SMART 與上位機進行數據交互而定制開發的OPC 服務器協議)
